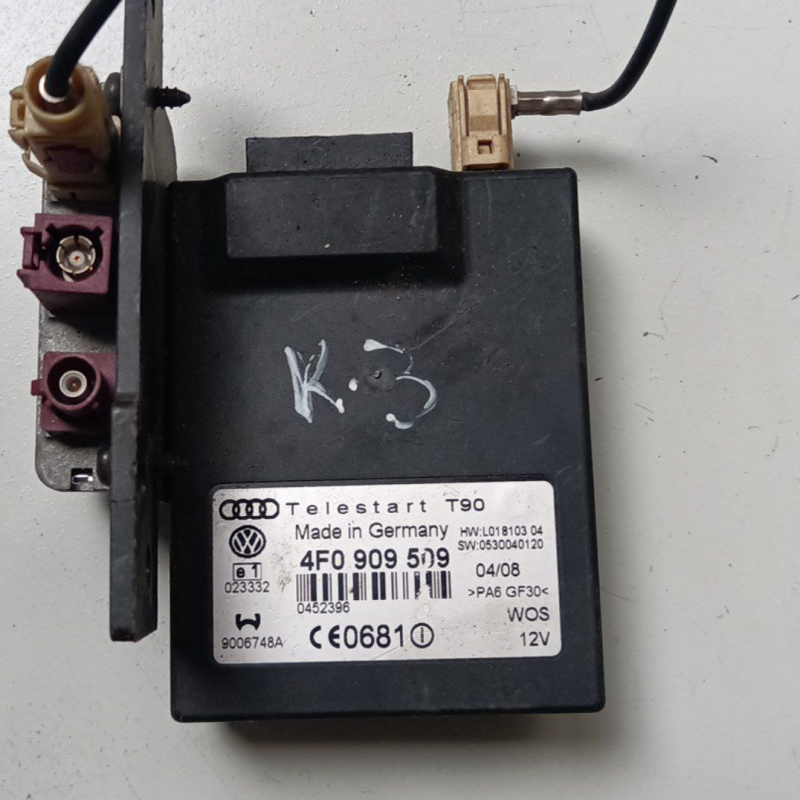

Модуль дистанційного керування автономним підігрівачем Webasto Telestart T90 4F0909509

Модуль дистанційного керування автономним підігрівачем Webasto — Telestart T90 Артикул OEM: 4F0 909 509

Опис: Оригінальний модуль-приймач дистанційного керування (Telestart T90) для системи автономного підігрівача (стояночного обігрівача) Webasto концерну VAG / Audi. Модуль забезпечує можливість дистанційного увімкнення та вимкнення автономного підігрівача за допомогою радіопульта без присутності водія у салоні автомобіля.

Технічні характеристики:

• Тип модуля: Telestart T90 — приймач радіосигналу (receiver module)
• Протокол зв'язку з підігрівачем: W-Bus (через пін 2 модуля)
• Підключення до CAN-шини: опціональне (піни 4/5 — CAN High/CAN Low). При підключенні до CAN модуль передає команди кліматроніку для оптимального положення заслінок обдуву. У деяких конфігураціях (наприклад, Q7) модуль не підключається до CAN — керування заслінками здійснюється безпосередньо кліматронік-блоком
• Роз'єм антени: FAKRA — підключається до підсилювача антени в правій стійці C (R24)
• Живлення: +12V (KL30) постійне, маса KL31

Призначення підключень модуля:

• Пін 1 — живлення +12V (KL30)
• Пін 2 — W-Bus (підключення до підігрівача Webasto, пін 1)
• Пін 3 — вихід на реле (не використовується у базовій конфігурації)
• Пін 4 — CAN High
• Пін 5 — CAN Low
• Пін 6 — маса (KL31)
• FAKRA роз'єм — антенний кабель до підсилювача антени

Замінений артикул (OEM наступник): 7N0 963 513 B

Функціональність: Після встановлення та кодування власник може дистанційно вмикати та вимикати автономний підігрівач Webasto за допомогою брелока Telestart T91 (артикул пульта: 1K0 963 511 A). Підігрівач прогріває систему охолодження та салон автомобіля до приїзду водія. Після кодування функція таймера автономного підігрівача стає доступною через меню MMI / кліматронік (кнопка SETUP на панелі клімат-контролю).

Важлива технічна примітка: Після встановлення модуль потребує обов'язкового кодування за допомогою діагностичного обладнання VAG (VCDS/ODIS):

• Модуль 18 (Aux. Heat) — адаптація, канал 4, значення змінюється на 2
• Модуль 08 (Auto HVAC / Climatronic) — додати 2048 до поточного кодування

Місце встановлення модуля — багажне відділення, права сторона, поруч з підсилювачем антени телефону. Для коректної роботи підсилювач антени у правій стійці C повинен мати вільний вихід для підключення Telestart (не всі автомобілі мають підготовлений роз'єм).

Сумісні автомобілі:

• Audi A3 / S3 (8P) — 2003–2013
• Audi A6 / S6 (4F, C6) — 2004–2011
• Audi A8 / S8 (D3, 4E) — 2002–2010
• Audi Q7 (4L) — 2006–2015
• Volkswagen Passat B6 (3C) — 2005–2010
• Volkswagen Touran I (1T) — 2003–2010
• Volkswagen T5 — 2003–2015
• Volkswagen Phaeton — 2002–2016
• Skoda Superb II — 2008–2015

⚠️ Увага: Модуль 4F0 909 509 є лише приймачем (receiver). Для повноцінної роботи системи дистанційного керування додатково необхідний пульт-брелок Telestart T91 (артикул: 1K0 963 511 A або аналог). Перед покупкою перевірте наявність підготовленого роз'єму підсилювача антени у правій стійці C вашого автомобіля. Офіційний OEM-наступник даного артикулу: 7N0 963 513 B.

Стан: Вживаний
